Screw Pitch Gauge |

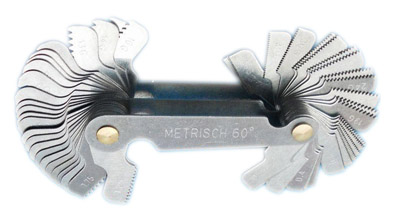

2000 Metric Screw Pitch Gauge | |||||
Type |
Range |
pieces |
Type |
Range |
pieces |
2000-101 |
0.25¡«6.0mm |
24 |
2000-107 |
0.4¡«7.0mm |
18 |
2000-102 |
0.25¡«7.0mm |
24 |
2000-108 |
0.4¡«2.0mm |
10 |
2000-103 |
0.25¡«2.5mm |
16 |
2000-109 |
0.5¡«7.0mm |
17(18) |
2000-104 |
0.35¡«6.0mm |
22 |
2000-110 |
0.5¡«6.0mm |
14 |
2000-105 |
0.4¡«7.0mm |
21 |
2000-111 |
0.8¡«3.0mm |
12 |
2000-106 |
0.4¡«6.0mm |
20 |
|||
2000 Inch Screw Pitch Gauge | |||||
Type |
Range |
pieces |
Type |
Range |
pieces |
2000-201 |
4¡«62 TPI |
28 |
2000-210 |
4¡«42 TPI |
30 |
2000-202 |
4¡«48 TPI |
24 |
2000-211 |
4¡«30 TPI |
24 |
2000-203 |
4¡«42 TPI |
30 |
2000-212 |
4¡«62 TPI |
22 |
2000-204 |
4¡«28TPI |
17 |
2000-213 |
4¡«56 TPI |
14 |
2000-205 |
8¡«40 TPI |
16 |
2000-214 |
6¡«60 TPI |
30 |
2000-206 |
12¡«40 TPI |
12 |
2000-215 |
6¡«30 TPI |
20 |
2000-207 |
10¡«26 TPI |
10 |
2000-216 |
9¡«40 TPI |
22 |
2000-208 |
8¡«28 TPI |
12 |
2000-217 |
10¡«40 TPI |
14 |
2000-209 |
8¡«28 TPI |
6 |
|||
2000 Combination Screw Pitch Gauge | |||||
Type |
Range |
pieces |
Type |
Range |
pieces |
2000-301 |
2000-101&2000-201 |
52 |
2000-306 |
2000-107&2000-215 |
20 |
2000-302 |
2000-101&2000-109&2000-201 |
58 |
2000-307 |
2000-102&2000-212 |
51(52) |
2000-303 |
2000-101&2000-212 |
48 |
2000-308 |
2000-106&2000-217 |
17(18) |

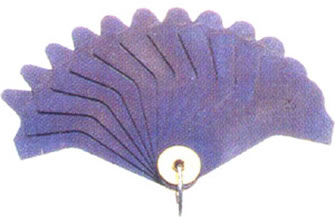

Angle gauge |
Type | Range | pieces | Remark |
2001-101 | 1 o -- 45o | 18 | 1o ;2 o ;3 o ;4 o ;5 o ;6 o ;7 o ;8 o ;9 o ;10 o ; 12 o ;14 o ;14-1/2 o ;15 o ;25 o ;30 o ; 35 o ;45 o |
2001-201 | 1 o -- 45o | 20 | 1o ;2 o ;3 o ;4 o ;5 o ;6 o ;7 o ;8 o ;9 o ;10; 12 o ;14 o ;16 o ;18 o ;20 o ;25 o ;30 o ; 35 o ;40 o 45 |
2001-301 | 5 o -- 90o | 18 |
Primary |
1/2Prima | Comp leme |
Primary | 1/2Prima | Complem entary |
Primary | 1/2Prima | Comp leme |
Primary | 1/2Prima | Complem entary |
|
5 º | 2 º 30¡å | 175 º | 50 º | 25 º | 130 º | 30 º | 15 º | 150 º | 75 º | 37 º 30¡å | 105 º | |
10 º | 5 º | 170 º | 55 º | 27 º 30¡å | 125 º | 35 º | 17 º 30¡å | 145 º | 80 º | 40 º | 100 º | |
15 º | 7 º 30¡å | 165 º | 60 º | 30 º | 120 º | 40 º | 20 º | 140 º | 85 º | 42 º 30¡å | 95 º | |
20 º | 10 º | 160 º | 65 º | 32º30¡å | 115 º | 45 º | 22 º 30¡å | 135 º | 90 º | 45 º | 90 º | |
25 º | 12 º 30¡å | 155 º | 70 º | 35 º | 110 º |
Wire gauge/Weld gauge |
2002 | 2003 |
Type | Range | pieces | Remark |
2002 | #0 -- #36 | 1 | 0;1;2;3;4;5;6;7;8;9;10;11;
12;13;14;15;16;17;18;19;
20;21;22;23;24;25;26;27; |
2003 | 3¡ª12mm | 12 | 3;3.5;4;4.5;5;5.5;6;6.5;7;8;10;12 |

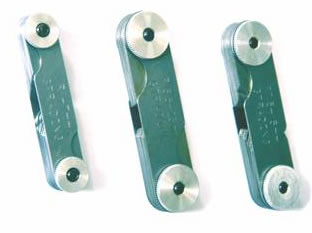

Radius gauge | |
Metric Radius gauge | ||||||
Type | Range | Step by | pieces | Remark | ||
convex | concave | |||||
2004 | 1-3 mm | 0.25mm | 17 | 17 | 1;1.25;1.5;1.75;2;2.25; 2.5;2.75;3; 3.5;4;4.5;5; 5.5;6;6.5;7; | |
3.5-7 mm | 0.5mm | |||||
2005 | 7.5-15mm | 0.5mm | 16 | 16 | 7.5;8;8.5;9;9.5;10;10.5; 11;11.5;12; 12.5;13;13.5; 14;14.5;15 | |
2006 | 15.5-20mm | 0.5mm | 15 | 15 | 15.5;16;16.5;17;17.5; 18;18.5;19; 19.5;20;21; 22;23;24;25 | |
21-25mm | 1mm | |||||
Metric Radius gauges Set | ||||||
Type | Range | Step by | pieces | Holder | Remark | |
2007 | 0.5¡ª13mm | 0.5mm | 26 | y | 0.5;1;1.5;2;2.5;3;3.5;4; 4.5;5;5.5;6;6.5;7;7.5;8; 8.5;9;9.5;10; 10.5;11; 11.5;12;12.5;13 | |
2008 | 0.5-7mm | 0.5mm | 14 | 22 | y | 0.5;1;1.5;2;2.5;3;3.5;4; 4.5;5; 5.5;6;6.5;7 8;9; 10;11;12;13;14;15 |
8-15mm | 1mm | 8 |
Inch Radius gauges Set | ||
2009 |
2010 |
2011 |
Type | Range | Step by | pieces | Holder | Remark | |
2009 | 64¡ª17/64 ¨• | 1/64 ¨• | 17 | 25 | y | 1/64;1/32/;3/64;1/16;5/64; |
9/32¡ª1/2 ¨• | 1/32 ¨• | 8 | ||||
2010 | 64¡ª17/64 ¨• | 1/64 ¨• | 17 | y | 1/64;1/32/;3/64;1/16;5/64;
3/32; 7/64;1/8;9/64;5/32; |
|
2011 | 9/32¡ª1/2 ¨• | 1/32 ¨• | 8 | n | 9/32;5/16;11/32;3/8;13/31; 7/16;15/32;1/2 |
|
2012 | 9/16-1 ¨• | 1/16 ¨• | 8 | n | 9/16;5/8;11/16;3/4;13/16; 7/8;15/16;1 |
|
2013 | 1-1/16 ¨C 1-1/2 | 1/16 ¨• | 8 | n | 1-1/16;1-1/8;1-3/16;1-1/4; 1-5/16; 1-3/8;1-7/16;1-1/2 | |
2014 | 0.010-0.030 ¨• | 0.005 ¨• | 5 | 26 | y | 0.010;0.015;0.020;0.025;
0.030; 0.040;0.050;0.060; 0.070;0.080; 0.090;0.100 0.12;0.14;0.16; 0.18; 0.200.22;0.24;0.26; 0.28 0.30; 0.35;0.40; 0.45;0.50 |
0.040-0.100 ¨• | 0.010¨• | 7 | ||||
0.120-0.300 ¨• | 0.020 ¨• | 10 | ||||
0.350-0.500¨• | 0.050 ¨• | 4 | ||||
2015 | 0.020-0.500 ¨• | 19 | option | |||
2016 | 0.55-1 ¨• | 0.05 ¨• | 10 | n | 0.55;0.60;0.65;0.70;0.75; 0.80; 0.85;0.90;0.95;1 |
