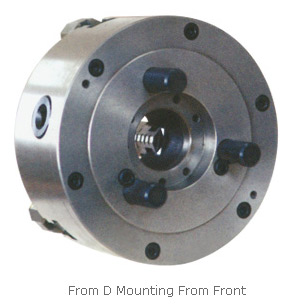

DIRECT MOUNTING THREE-JAW SELF-CENTRING CHUCK |
K11 -- DIRECT MOUNTING THREE-JAW
SELF-CENTRING CHUCK |
Dimension characterstic parameters
|
Size |
D |
D1 |
D2 |
D3 |
D4 |
H1 |
h |
h1 |
z-d |
125/D3 |
125 |
53.975 |
70.6 |
25 |
92 |
63 |
13 |
10 |
3-M10 |
125/D4 |
125 |
63.513 |
82.6 |
25 |
117 |
63 |
13 |
10 |
3-M10 |
160/D3 160A/D3 |
160 |
53.975 |
70.6 |
40 |
92 |
76 |
13 |
10 |
3-M10 |
160/D4 160A/D4 |
160 |
63.513 |
82.6 |
40 |
117 |
70 |
13 |
10 |
3-M10 |
160/D5 160A/D5 |
160 |
82.563 |
104.8 |
40 |
146 |
73 |
15 |
12 |
4-M10 |
200/D4 200C/D4 200A/D4 |
200 |
3.513 |
82.6 |
50 |
117 |
86 |
13 |
10 |
3-M10 |
200/D5 200C/D5 200A/D5 |
200 |
82.563 |
104.8 |
50 |
146 |
86 |
15 |
12 |
4-M10 |
200/D6 200C/D6 200A/D6 |
200 |
106.375 |
133.4 |
50 |
181 |
86 |
16 |
13 |
4-M12 |
250/D5 250C/D5 250A/D5 |
250 |
82.563 |
104.8 |
70 |
146 |
95 |
15 |
12 |
4-M10 |
250/D6 250C/D6 250A/D6 |
250 |
106.375 |
133.4 |
70 |
181 |
98 |
16 |
13 |
4-M12 |
250/D8 250C/D8 250A/D8 |
250 |
139.719 |
171.4 |
80 |
225 |
98 |
18 |
14 |
4-M16 |
325/D6 325C/D6 325A/D6 |
325 |
106.375 |
133.4 |
100 |
181 |
103.5 |
16 |
13 |
4-M12 |
325/D8 325C/D8 325A/D8 |
325 |
139.719 |
171.4 |
105 |
225 |
103.5 |
18 |
14 |
4-M16 |
325/D11 325C/D11 325A/D11 |
325 |
196.869 |
235 |
105 |
298 |
103.5 |
20 |
16 |
6-M20 |
380/D8 380C/D8 380A/D8 |
380 |
139.719 |
171.4 |
130 |
225 |
118 |
18 |
14 |
4-M16 |
380/D11 382C/D11 382A/D11 |
380 |
196.869 |
235 |
135 |
298 |
118 |
20 |
16 |
6-M20 |
500A/D11 |
500 |
196.869 |
235 |
190 |
298 |
135 |
20 |
16 |
6-M20 |
500A/D15 |
500 |
285.775 |
330.2 |
210 |
403 |
135 |
21 |
17 |
6-M24 |
