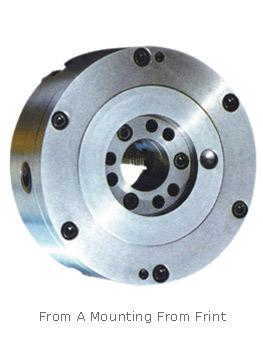

DIRECT MOUNTING THREE-JAW SELF-CENTRING CHUCKS |
K11 -- DIRECT MOUNTING THREE-JAW
SELF-CENTRING CHUCKS |
Form A1(Use
inner tapped holes) |

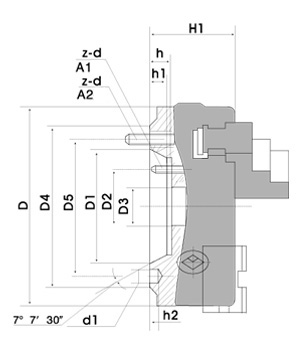

Size |
D |
D1 |
D2 |
D3 |
D4 |
D5 |
H1 |
h |
h1 |
h2 |
d1 |
z-d |
200/A15 200C/A15 200A/A15
|
200 |
82.563 |
61.9 |
40 |
133 |
104.8 |
84 |
14.288 |
12 |
6.5 |
16.3 |
3-M10 |
250/A16 250C/A16 250A/A16
|
250 |
106.375 |
82.6 |
55 |
165 |
133.4 |
93 |
15.875 |
13 |
6.5 |
19.5 |
6-M12 |
325/A16 325C/A16 325A/A16
|
325 |
106.375 |
82.6 |
55 |
165 |
133.4 |
106 |
15.875 |
13 |
6.5 |
19.5 |
6-M12 |
325/A18 325C/A18 325A/A18
|
325 |
139.719 |
111.1 |
78 |
210 |
171.4 |
106 |
17.462 |
14 |
8 |
24.2 |
6-M16 |
380/A18 380C/A18
380A/A18 |
380 |
139.719 |
111.1 |
78 |
210 |
171.4 |
118 |
17462 |
14 |
8 |
24.2 |
6-M16 |
500/A111 |
500 |
196.869 |
165.1 |
125 |
280 |
235 |
135 |
19.050 |
16 |
10 |
29.4 |
6-M20 |
500/A115 |
500 |
285.775 |
247.6 |
200 |
380 |
330.2 |
135 |
20.638 |
17 |
10 |
35.7 |
6-M20 |
Form A2(User
oute tapped holes) |
Size |
D |
D1 |
D3 |
D4 |
D5 |
H1 |
h |
h1 |
h2 |
d1 |
z-d |
200/A14 200C/A14 200A/A14
|
200 |
63.513 |
60 |
108 |
82.6 |
86 |
- |
10 |
6.5 |
14.7 |
3-M10 |
500/A111 |
500 |
196.869 |
190 |
280 |
235 |
135 |
20 |
16 |
10 |
29.4 |
6-M20 |
